Vika-24 MIMO - сетчатая разборная параболическая антенна LTE1800/UMTS2100/LTE2600

Мощная широкополосная антенна 2G/3G/4G/WIFI с высокой ветроустойчивостью и разборной конструкцией. Коэффициент усиления 21-24 dBi. Ra=50 Ом. F=1700-2700 МГц. Рекомендуется для использования в комплекте с 3G/4G модемами и роутерами на дальних расстояниях.

Параболическая антенна Vika-24 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
4G (LTE1800, LTE2600)
3G (UMTS 2100)
2G (GSM1800)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц.

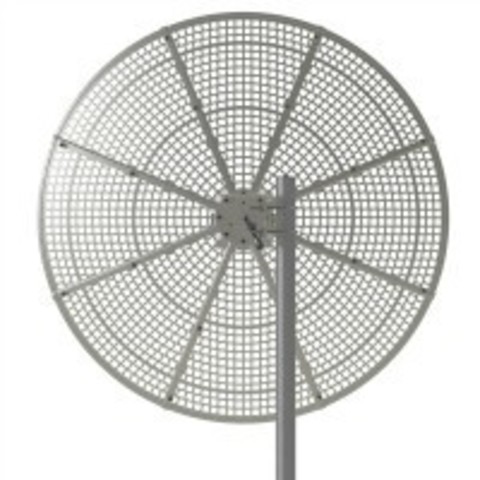

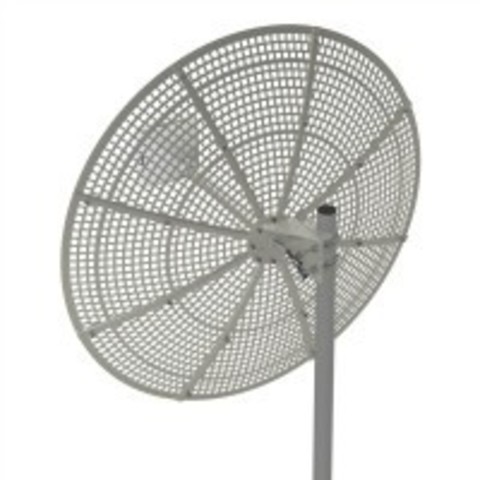

Vika-24 MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.



Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

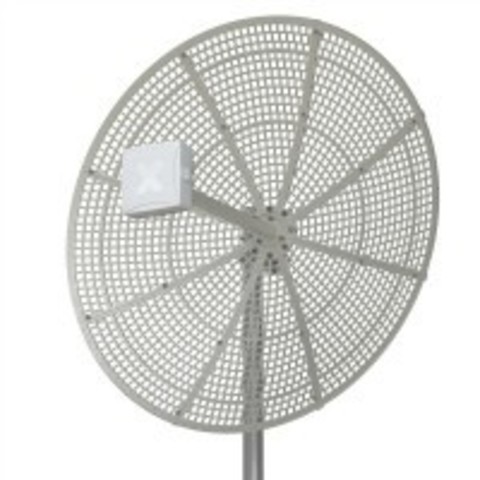

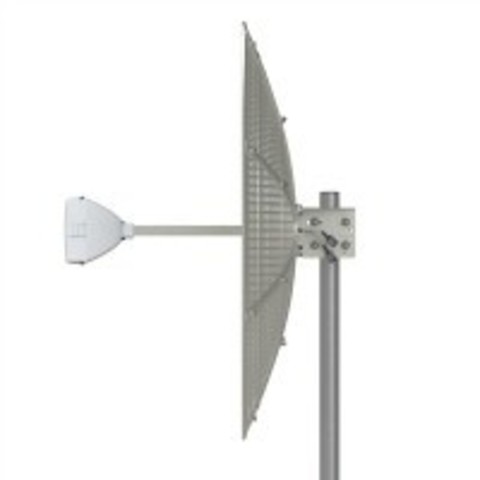

В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.



Достоинства антенны Vika-24 MIMO:
Высокий коэффициент усиления в широкой полосе частот
Низкая парусность благодаря ячеистой структуре рефлектора
Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при смене частот (стандарта) оператора
Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема
Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.
Возможность использования бюджетных: ТВ кабеля и F-разьемов
Активные излучатели антенны укрыты в пластиковый корпус
Защитные покрытия на всех металлических деталях



Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

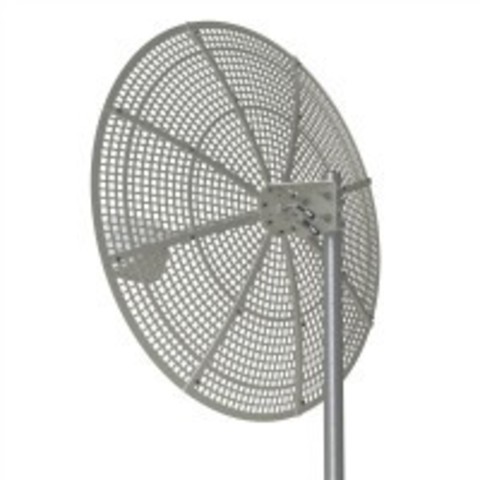

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)



Комплект поставки:
Антенна Vika-24 MIMO в разобранном виде
Узел крепления на мачту
Инструкция по установке
Упаковка (картон+полиэтилен)



Вам потребуется:
Кабели снижения, для расположения модема в удобном, доступном месте
Пигтейлы для соединения модема и кабелей снижения



Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера Тип адаптера Кабельная сборка
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s TS-9 / SMA-female SMA-male / N-male
E3372, E3276 (М150-1),   E3272 CRC-9 / SMA-female SMA-male / N-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / SMA-female  SMA-male / N-male
 Sierra Wireless AirPrime® EM7455  MHF-4 / SMA-female SMA-male / N-male
 LU-150/156
MS-156/ SMA-female SMA-male / N-male
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400,
не требуется SMA-male / N-male
Рабочий диапазон частот, МГц 1700-2700
Усиление антенны, дБ 2 х 21÷24
Поляризация Вертикальная + горизонтальная, X-pol
Волновое сопротивление, Ом 50
Максимальная подводимая мощность, Вт 10
Разъём 2 х N-female
Допустимая ветровая нагрузка, м/с -
Диапазон рабочих температур, оС -40...+60
Максимально допустимая влажность воздуха, % -
Тип монтажа на трубу
Габариты (длина , ширина , высота ), мм 800х800х540
Вес, г 4760
КСВ в рабочем диапазоне частот, не более 1,9
