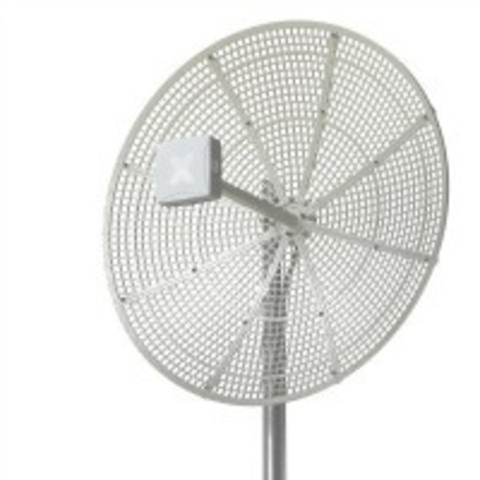

Vika-24 MIMO BOX - сетчатая разборная параболическая антенна с боксом LTE1800/UMTS2100/LTE2600

Панельная антенна Vika-24 MIMO BOX предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:
4G (LTE1800, LTE2600)
3G (UMTS 2100)
2G (GSM1800)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц. Главным отличием Vika-24 MIMO BOX от антенн Vika-24 MIMO и Vika-24F MIMO является наличие бокса (IP53) для защиты USB-модема от осадков. Модем подключается к антенне при помощи двух интегрированных пигтейлов с разъемами CRC-9 или др..

Vika-24 MIMO BOXявляется узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.

Достоинства антенны Vika-24 MIMO BOX:
Высокий коэффициент усиления в широкой полосе частот
Отсутствие потерь в длинном высокочастотном кабеле, за счет размещения модема непосредственно в облучателе-боксе.
Низкая парусность благодаря ячеистой структуре рефлектора
Разборная конструкция антенныи как следствие - малые размеры при транспортировке, возможность отправки по почте
Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в уровне сигнала в самых тяжелых условиях приема
Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволит модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.
Активные излучатели антенны укрыты в пластиковый корпус
Защитные покрытия на всех металлических деталях
Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Комплектация:
Антенна Vika-24 MIMO BOX в разобранном виде с USB-удлинителем 10 метров
Узел крепления на мачту
Инструкция по установке
Упаковка (картон+полиэтилен)

Для подключения антенны к современному 4G модему/роутеру необходимы соответствующие разъемы на выходе облучателя. Ниже в таблице поясняется какие разъемы необходимы для подключения тому или иному модему
