MIMO облучатель офсетной параболической антенны.
Диапазон рабочих частот 5150-5850 МГц.
Усиление до 36 дБ.
Спутниковая офсетная "тарелка" в комплект не входит!

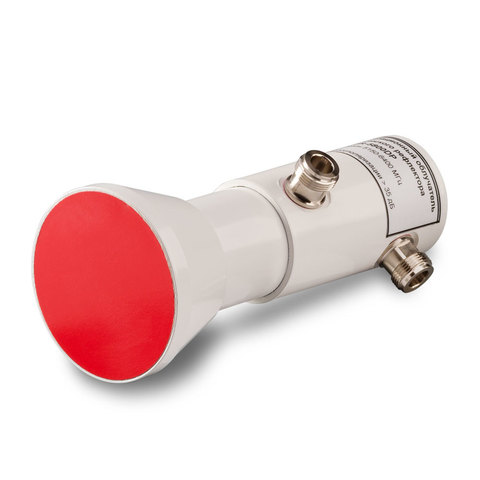

Облучатель параболического рефлектора KIR-5800 DP предназначен для работы в стандартных спутниковых тарелках. Используется для передачи данных, для организации связи в магистральных каналах, в приёмопередающих системах, работающих в диапазоне 5150-5850 МГц. Облучатель KIR-5800 DP со спутниковой тарелкой может эксплуатироваться в составе компьютерных сетей, сетей Wi-Fi, систем сигнализации, радиосвязи и т. д.
Антенная система, состоящая из облучателя и офсетного зеркального короткофокусного рефлектора, имеет максимально возможное усиление по сравнению с другими типами антенн. Усиление антенны с тарелкой диаметром 1,2 м может достигать 36 дБ. Использование данных антенн позволяет строить магистральные каналы передачи данных на дистанции до 35 км.
Антенна имеет два высокочастотных разъёма, позволяющих вести работу одновременно в вертикальной и горизонтальной поляризациях. Таким образом, антенна удовлетворяет стандарту MIMO 2x2 IEEE802.11n. Одновременное использование двух поляризаций позволяет увеличить пропускную способность радиоканала до 150 Мбит/с.
Коэффициент кроссполяризационной развязки между каналами составляет более 35 дБ. Такая величина кроссполяризационной развязки обеспечивает большую скорость передачи данных.
| Диаметр параболического рефлектора (тарелки), м | 0,6 | 0,9 | 1,2 |
| Суммарный коэффициент усиления, дБ | 26-28 | 29-31 | 32-34 |
Коэффициент усиления системы "Облучатель - тарелка" зависит от диаметра тарелки и рабочей частоты.
| Рабочий диапазон частот, МГц | 5150-5850 |
| Усиление антенны, дБ | 26-34 |
| Поляризация | Линейная |
| Волновое сопротивление, Ом | 50 |
| Максимальная подводимая мощность, Вт | 10 |
| Разъём | N-female |
| Допустимая ветровая нагрузка, м/с | 30 |
| Диапазон рабочих температур, оС | -40 … +50 |
| Максимально допустимая влажность воздуха, % | 100 |
| Тип монтажа | - |
| Габариты (длина , ширина , высота ), мм | 150х150х70 |
| Вес, г | 350 |
| КСВ в рабочем диапазоне частот, не более | 2 |
