Профессиональная панельная антенна для самых современных модемов и роутеров. F=1700-2700МГц, КУ=15dBi, разъемы 2 х N-female, вертикальная+горизонтальная поляризации,развязка между каналами более 30дБ.

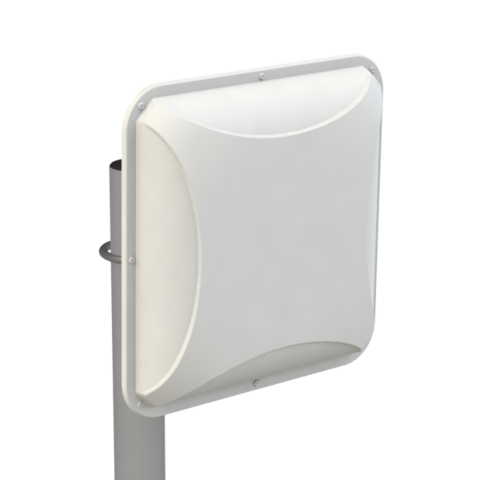

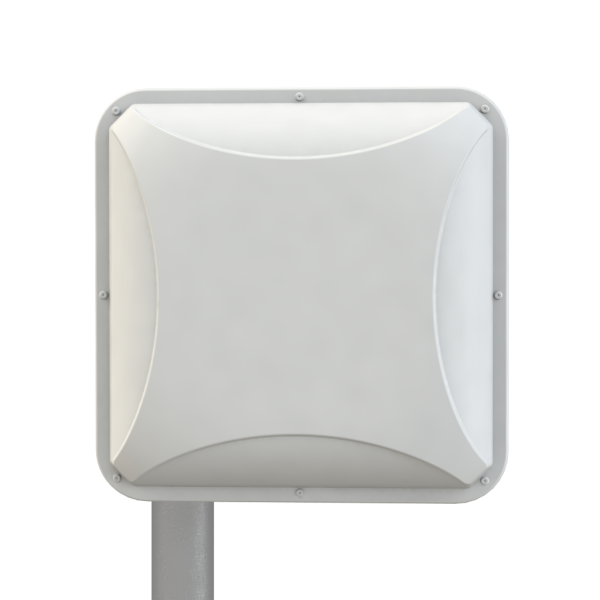

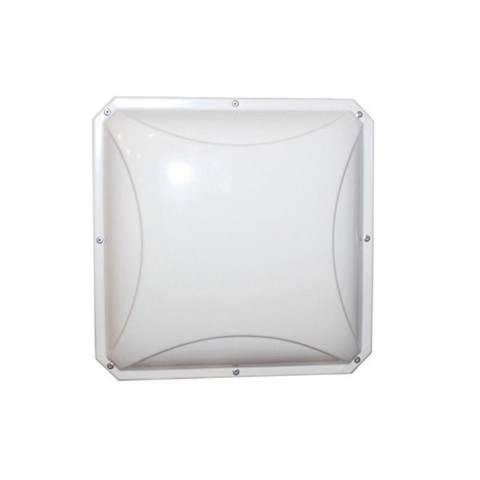

Панельная антенна PETRA Broad Band MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
2G (GSM1800)
3G (UMTS 2100)
4G (LTE1800, LTE2100, LTE2600)
WI-FI (IEEE 802.11b, g)
и в других системах диапазона 1700-2700 МГц. PETRA Broad Band MIMO 2x2 является антенной средней направленности и подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка.Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных может достигать 150 Мб/с (при использовании оборудования cat.4).
Антенна может поставляться с металлическим или с пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом, позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.
Достоинства антенны PETRA Broad Band MIMO 2x2:
Активные излучателя надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.
Гибкая комплектация узла крепления
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).
Комплект поставки:
Антенна PETRA BB MIMO 2x2
Крепление для установки на мачту/трубу
Инструкция по установке.
Вам потребуется: пигтейлы для соединения модема и антенны.
Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера | Кабельная сборка |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female | SMA-male / N-male |
| E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female | SMA-male / N-male |
|
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 |
U.Fl / SMA-female | SMA-male / N-male |
| Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female | SMA-male / N-male |
| LU-150/156 |
MS-156/ SMA-female | SMA-male / N-male |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400, |
не требуется | SMA-male / N-male |
| Рабочий диапазон частот, МГц | 1700-2700 |
| Усиление антенны, дБ | 2 x 12,5÷15,0 |
| Поляризация | Вертикальная + горизонтальная, X-pol |
| Волновое сопротивление, Ом | 50 |
| Максимальная подводимая мощность, Вт | 10 |
| Разъём | 2 х N-female |
| Допустимая ветровая нагрузка, м/с | 50 |
| Диапазон рабочих температур, оС | -40 ... +80 |
| Максимально допустимая влажность воздуха, % | 100 |
| Тип монтажа | на трубу |
| Габариты (длина , ширина , высота ), мм | 240х240х50 |
| Вес, г | 1080 |
| КСВ в рабочем диапазоне частот, не более | 1.5 |
